راهنمای نصب و سیم‌کشی رله و فیوز برای لوازم جانبی خودرو
از| 1405-07-23 | 15 دقیقه برای مطالعهاگر قصد ارتقای خودرو با چراغ‌های کمکی، کمپرسور کوچک، گرمکن صندلی یا شارژرهای پرقدرت را دارید، نصب صحیح مدار حفاظت و فرمان اهمیت حیاتی دارد. به‌ویژه در نصب و سیم‌کشی رله و فیوز برای لوازم جانبی خودرو باید جریان‌کشی، افت ولتاژ، محل نصب و استاندارد اتصالات را دقیق مدیریت کنید تا هم کارایی بالایی بگیرید و هم از بروز داغی سوکت‌ها، آتش‌سوزی یا آسیب به شبکه برقی خودرو پیشگیری شود. این راهنما با تکیه بر اصول مهندسی، قدم‌به‌قدم شما را از انتخاب قطعه تا تست نهایی همراهی می‌کند.
هدف ما ارائه روشی است که هم روی خودروهای اقتصادی با سیستم برقی ساده و هم روی خودروهای جدید با CAN-Bus قابل اجرا باشد. با شناخت نقش رله به‌عنوان کلید قدرت و فیوز به‌عنوان سپر ایمنی، می‌توانید لوازم جانبی را بی‌دردسر راه‌اندازی کنید. در ادامه از محاسبه آمپر و سطح مقطع سیم تا نقشه‌خوانی، طراحی مسیر تغذیه، انتخاب محل مناسب برای رله و جعبه‌فیوز و همچنین تکنیک‌های عیب‌یابی را با مثال‌های عملی بررسی می‌کنیم.
پیش از شروع، به ایمنی توجه ویژه داشته باشید: جداسازی قطعات از رطوبت و گرما، فیکس‌کردن کلاف‌ها، استفاده از روکش حرارتی و بست‌های استاندارد، و حتماً نصب فیوز نزدیک باتری. با رعایت این اصول ساده، مدار شما پایدار، بی‌صدا و ایمن کار خواهد کرد و لوازم جانبی جدید بدون آسیب به سیم‌کشی فابریک، کارایی مطلوب ارائه می‌دهند.
اصول نصب و سیم‌کشی رله و فیوز برای لوازم جانبی خودرو
در هر پروژه افزودن مصرف‌کننده جدید، دو جزء کلیدی نقش محوری دارند: فیوز به‌عنوان حفاظت مدار و رله به‌عنوان کلید قدرت. رله اجازه می‌دهد جریان‌های سنگین از مسیر کوتاه و امن نزدیک باتری عبور کنند، درحالی‌که تنها یک جریان بسیار کم از کلید داخل کابین یا سیگنال ACC عبور می‌کند. این تفکیک، عمر کلیدها و شبکه برقی را افزایش می‌دهد و افت ولتاژ روی مسیرهای طولانی را کاهش می‌دهد. در نصب و سیم‌کشی رله و فیوز برای لوازم جانبی خودرو، همیشه مسیر تغذیه مستقیم از باتری با فیوز خطی نزدیک قطب مثبت اولویت دارد.

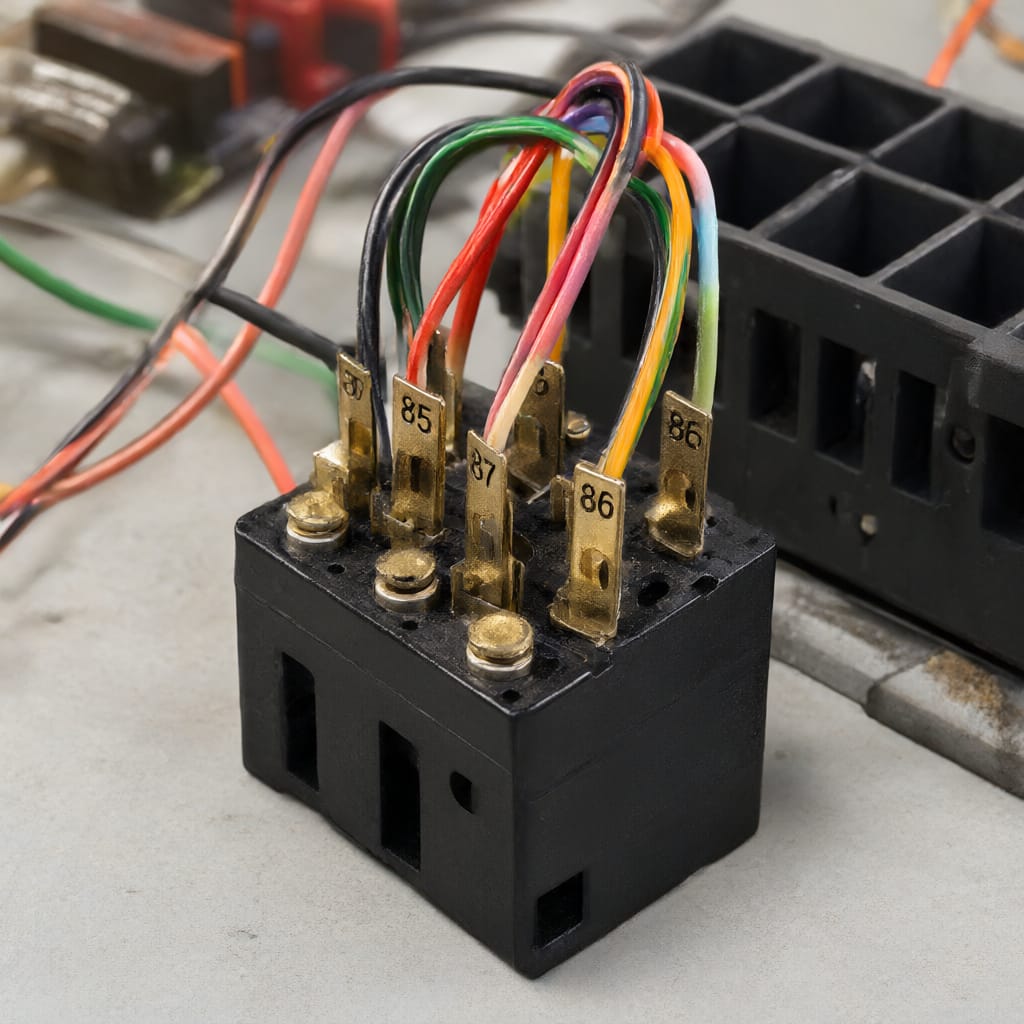

شناخت پایه‌های رایج رله (۳۰ تغذیه ورودی، ۸۷ خروجی به مصرف‌کننده، ۸۵/۸۶ بوبین) و عملکرد آن‌ها برای جلوگیری از اشتباه حیاتی است. در رله ۵ پین، پایه ۸۷a به‌طور پیش‌فرض به ۳۰ متصل است و با تحریک بوبین قطع می‌شود که در برخی پروژه‌ها کاربرد دارد. افزودن دیود هرزگرد موازی بوبین (کاتد سمت ۸۶ و آند سمت ۸۵ در صورت مثبت‌بودن ۸۶) نویز و پیک القایی را مهار می‌کند و از آسیب به ECU یا کلید داخلی جلوگیری می‌نماید. هنگام طراحی، مسیر زمین را به‌اندازه مسیر مثبت جدی بگیرید؛ زمین ضعیف مساوی است با داغی کنتاکت و عملکرد ناپایدار. برای هر شاخه مصرفی، فیوز اختصاصی با ظرفیت محاسبه‌شده قرار دهید تا خطا به‌صورت موضعی مهار شود.
شناسایی آمپر مصرفی و انتخاب فیوز مناسب
گام نخست، برآورد دقیق جریان مصرفی است: I = P / V. برای مثال، یک نورافزایشی ۱۲۰ وات در ۱۲ ولت حدود ۱۰ آمپر می‌کشد. قاعده عمومی انتخاب فیوز ۱۲۵٪ تا ۱۵۰٪ جریان نامی است تا هم از قطع بی‌مورد جلوگیری کند و هم در اتصال‌کوتاه سریع عمل کند. برای بارهای موتوری (کمپرسور یا پمپ)، جریان راه‌اندازی بالاتر است و استفاده از فیوز با منحنی تاخیر ملایم یا یک پله بالاتر توجیه‌پذیر است. نوع فیوز نیز مهم است: ATO/ATC (استاندارد)، mini و micro برای فضای محدود، و فیوزهای MIDI/ANL برای جریان‌های بالا.
مکان نصب فیوز باید حداکثر ۱۵ تا ۲۰ سانتی‌متر بعد از باتری باشد تا بخش حفاظت‌نشده کوتاه بماند. کیفیت جعبه‌فیوز ضدآب و کانکتورهای تیغه‌ای با تماس مطمئن از خطای حرارتی جلوگیری می‌کند. به‌عنوان راهنمای سریع، از جدول زیر برای تطبیق جریان، ظرفیت فیوز و سطح مقطع استفاده کنید، اما همیشه طول مسیر، دمای محیط و افت ولتاژ مجاز را هم در نظر بگیرید.
| 5 | 7.5 | 0.75 تا 1 |
| 10 | 15 | 1.5 تا 2.5 |
| 15 | 20 | 2.5 تا 4 |
| 20 | 25 | 4 تا 6 |
| 30 | 40 | 6 تا 10 |
انتخاب رله، نوع پایه‌ها و ظرفیت کنتاکت
رله‌های خودرویی متداول در قالب ۴ و ۵ پین با ظرفیت کنتاکت ۳۰ تا ۴۰ آمپر عرضه می‌شوند. انتخاب ظرفیت باید با حاشیه ایمنی حداقل ۳۰٪ بالاتر از جریان پیوسته بار باشد. برای بارهای القایی، وجود مقاومت یا دیود داخلی در رله مفید است، اما اگر وجود ندارد، افزودن دیود خارجی ضروری است. افت ولتاژ روی کنتاکت‌ها تابعی از مقاومت تماس و جریان است؛ رله با برند معتبر و کانکتور سوکتی قفل‌دار از داغی و نویز جلوگیری می‌کند. بوبین رله معمولاً ۱۰۰ تا ۲۰۰ میلی‌آمپر می‌کشد و می‌تواند با ACC، IGN یا سیگنال کوپلر از BCM تحریک شود.
چینش پایه‌ها را قبل از نصب با مولتی‌متر تأیید کنید؛ در برخی رله‌ها آرایش پایه متفاوت یا نقشه روی بدنه مبهم است. رله‌های SPDT با پایه ۸۷a برای قطعی ایمن برق در حالت بی‌تحریک کاربرد دارند. اگر چند بار با جریان بالا دارید، از رله‌های مجزا یا رله‌بلوک‌های چندکاناله استفاده کنید تا گرما توزیع شود. در پروژه‌های حساس، رله حالت‌جامد (SSR) با افت ولتاژ و تلفات گرمایی محاسبه‌شده می‌تواند گزینه‌ای کم‌نویز باشد، اما قیمت و الزامات دفع حرارت را مدنظر بگیرید.
ابزار و قطعات موردنیاز و استانداردهای سیم‌کشی

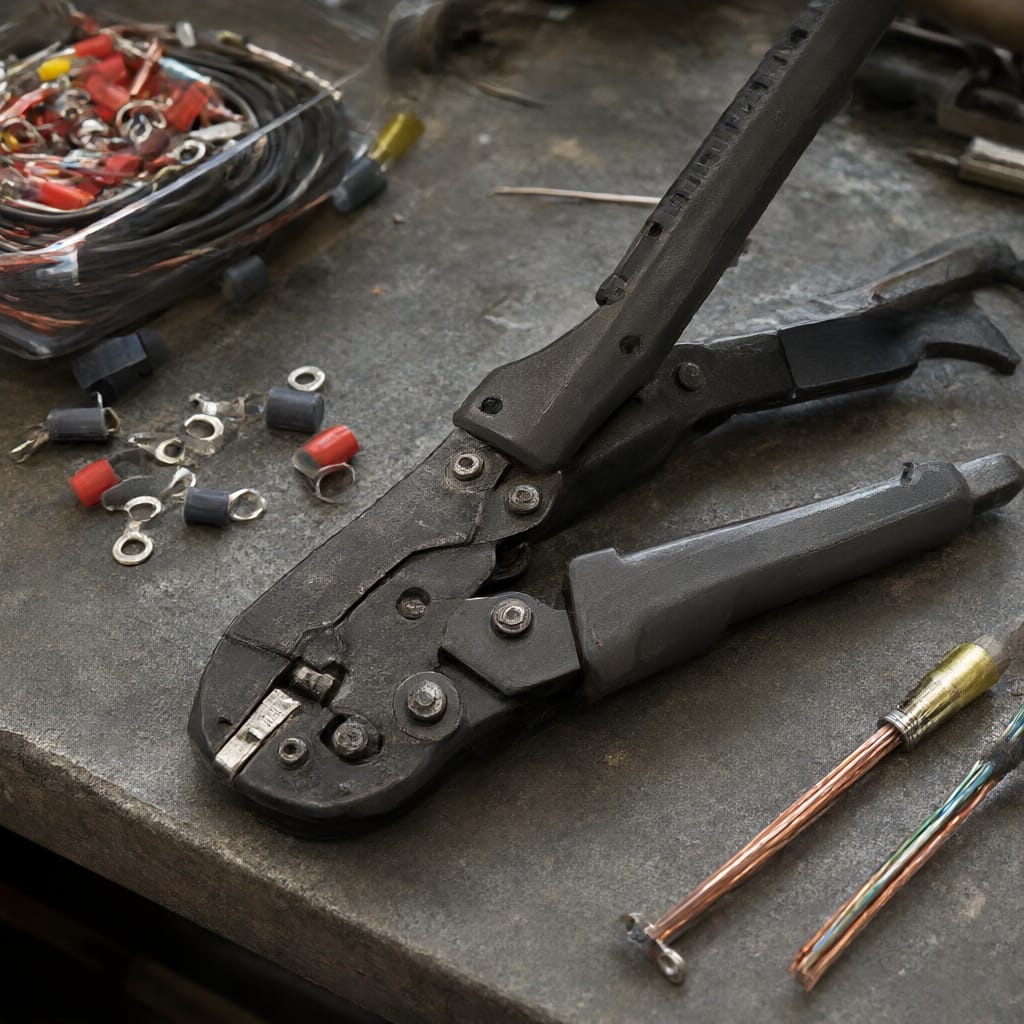

کیفیت اجرای شما مستقیماً به ابزار و اتصالات بستگی دارد. سیم‌های مسی افشان استاندارد با روکش مقاوم به دما، سرسیم‌های حلقه‌ای/چنگالی مرغوب، پرس هگز یا رَچتی با دای مناسب، روکش‌های حرارتی چسب‌دار و لوله خرطومی برای محافظت مکانیکی، پایه‌های فیوز خطی ضدآب و هولدر رله نسوز از ضروریات هستند. در نصب و سیم‌کشی رله و فیوز برای لوازم جانبی خودرو، هر اتصال باید یا با کرمپ صحیح مکانیکی شکل‌پایدار شود یا در صورت نیاز به قلع‌کاری، پس از قلع‌کاری با روکش حرارتی تقویت گردد. تست کشش ملایم هر اتصال، عیب‌های پنهان را قبل از بسته‌شدن کلاف آشکار می‌کند.
مسیرگذاری اصولی شامل فاصله گرفتن از منیفولد اگزوز و قطعات داغ، استفاده از گیره‌ها و بست‌های مقاوم به UV، و پرهیز از عبور از لبه‌های تیز است. برای عبور از فایروال، از سوراخ فابریک یا ایجاد سوراخ با بوش لاستیکی استفاده کنید. برچسب‌گذاری شاخه‌ها، رنگ‌بندی استاندارد و نقشه‌کشی قبل از اجرا خطاها را کاهش می‌دهد. در نهایت، قرار دادن جعبه‌فیوز و رله‌بلوک در نقطه‌ای با دسترسی آسان برای سرویس دوره‌ای، هزینه عیب‌یابی آینده را به حداقل می‌رساند.
انتخاب سطح مقطع سیم و جنس روکش
سطح مقطع سیم تابعی از جریان، طول مسیر رفت‌وبرگشت و افت ولتاژ مجاز است. برای بیشتر لوازم جانبی ۵ تا ۱۵ آمپر، سیم ۱.۵ تا ۲.۵ میلی‌متر مربع مناسب است؛ برای بارهای ۲۰ تا ۳۰ آمپر، مقاطع ۴ تا ۶ میلی‌متر مربع پیشنهاد می‌شود. اگر طول مسیر زیاد است (مثلاً نصب چراغ روی باربند)، یک پله سطح مقطع را افزایش دهید تا افت ولتاژ کمتر از حدود ۳٪ باقی بماند. روکش XLPE یا روکش‌های کلاس T3/T4 در برابر دما و روغن مقاوم‌تر از PVC معمولی هستند و برای محفظه موتور توصیه می‌شوند.
برای محیط‌های مرطوب یا زیرشاسی، از سیم‌های مس قلع‌اندود و کانکتورهای آب‌بند (مانند سری‌های مهروموم‌دار) استفاده کنید. در جدول زیر، برآوردی ساده برای تطبیق جریان و طول با سطح مقطع آمده است. این مقادیر محافظه‌کارانه‌اند و شرایط واقعی مانند دمای محیط، بسته‌بندی کلاف و کیفیت اتصالات را نیز باید لحاظ کنید.
| 10 | تا 4 | 1.5 |
| 10 | 4 تا 8 | 2.5 |
| 20 | تا 4 | 4 |
| 20 | 4 تا 8 | 6 |
| 30 | تا 5 | 6 تا 10 |
کانکتورها، وایرشوها و روش‌های پرس استاندارد
اتصال مطمئن حاصل سه عامل است: سطح تمیز و رسانا، تماس مکانیکی محکم و آب‌بندی مناسب. برای سرسیم‌های حلقه‌ای و فیش‌های تیغه‌ای از وایرشوهای دارای بوش نایلونی یا پلی‌آمیدی استفاده کنید و پرس را با فک مناسب سایز انجام دهید؛ له‌شدن بیش‌ازحد یا کم‌پرسیدن هر دو مقاومت اتصال را بالا می‌برند. پس از پرس، یک تست کشش دستی انجام دهید. افزودن روکش حرارتی چسب‌دار از نفوذ رطوبت جلوگیری می‌کند و استحکام کششی را بالا می‌برد. در اتصال به باتری یا بدنه، سطح را از رنگ و اکسید پاک و سپس پیچ را با گشتاور مناسب سفت کنید.
در محیط‌های پرلرزش، کانکتورهای قفل‌دار و ضدآب انتخاب بهتری هستند. دوشاخه‌های چندپین مهروموم‌دار مدیریت دسته‌سیم‌ها را ساده می‌کنند و عیب‌یابی آینده را آسان‌تر می‌سازند. قلع‌کاری در خودرو فقط زمانی توصیه می‌شود که کرمپ استاندارد ممکن نباشد؛ زیرا قلع در دما و لرزش دچار خستگی می‌شود. اگر قلع‌کاری کردید، حتماً روکش حرارتی چسب‌دار و مهار مکانیکی با بست را اضافه کنید تا شکست در محل گذار سیم رخ ندهد.
نقشه‌خوانی و طراحی مدار لوازم جانبی
قبل از هر برش و اتصال، مدار را روی کاغذ یا نرم‌افزار ساده ترسیم کنید: منبع تغذیه، فیوز نزدیک باتری، رله با مسیر کوتاه قدرت، مسیر زمین، و فرمان بوبین از ACC/IGN یا کلید مستقل. در نصب و سیم‌کشی رله و فیوز برای لوازم جانبی خودرو، اصل طلایی این است که هیچ جریان سنگینی از دسته‌سیم فابریک داخل کابین عبور ندهید؛ تنها یک سیم ظریف برای تحریک بوبین کافی است. استفاده از ادافیوژ (add-a-fuse) در جعبه‌فیوز داخلی برای گرفتن سیگنال ACC بدون برش سیم فابریک راه‌حلی ایمن و تمیز است.
منابع تغذیه را طبقه‌بندی کنید: دائمی (BAT) برای بارهایی مثل حافظه یا شارژرهای خاص، و سوئیچی (ACC/IGN) برای بارهایی که نباید در حالت خاموش فعال بمانند. مراقب باشید هیچ‌گاه از خطوط شبکه CAN یا سنسورها به‌عنوان منبع فرمان استفاده نکنید؛ این خطوط حساس‌اند و هر بار القایی می‌تواند خطای ماژول‌ها را برانگیزد. اگر به نوربالا یا چراغ عقب به‌عنوان تریگر نیاز دارید، از رله مجزا با دیود هرزگرد استفاده کنید تا بار القایی به مدار فابریک تزریق نشود.
مسیر تغذیه، ACC، IGN و باتری مستقیم
برای بارهایی مانند مه‌شکن یا نورافزایشی، تغذیه اصلی را از باتری با فیوز خطی مناسب بگیرید و تنها سیگنال فرمان را از ACC یا IGN تأمین کنید. مزیت این کار، حذف افت ولتاژ روی مسیرهای طولانی داخل کابین و حفاظت بیشتر مدار فابریک است. یک کلید داخل کابین می‌تواند بین ACC و بوبین رله قرار گیرد تا امکان قطع‌و‌وصل دستی فراهم شود. اگر از ادافیوژ استفاده می‌کنید، حتماً جایگاه فیوز اصلی را درست انتخاب و ظرفیت فیوز جدید را مطابق جریان فرمان تنظیم کنید.
به افت ولتاژ توجه کنید: هر اتصال اضافی، هر متر سیم اضافه و هر سوکت بی‌کیفیت مساوی با میلی‌ولت‌های از دست‌رفته است. افزودن نقطه زمین با پیچ رزوه‌دار روی شاسی تمیز و بدون رنگ، کارایی مدار را بهبود می‌دهد. همیشه فیوز را در ابتدای مسیر مثبت بگذارید و برای بوبین رله، در صورت نیاز از فیوز کوچک ۳ تا ۵ آمپر استفاده کنید تا در صورت اتصال‌کوتاه فرمان، مدار به‌سادگی محافظت شود.
جانمایی رله و جعبه فیوز و مدیریت حرارت

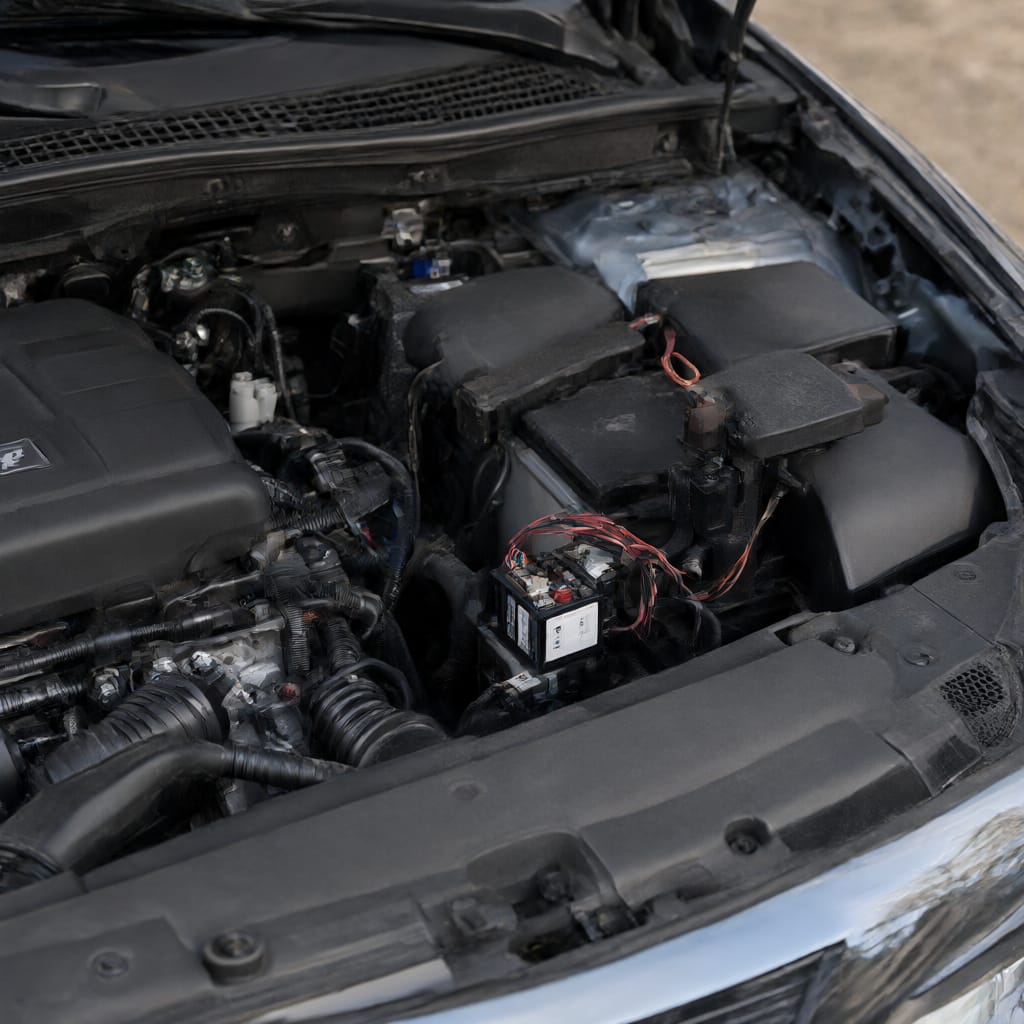

بهترین محل نصب رله و جعبه‌فیوز، نزدیکی به باتری و دور از منابع گرمایی شدید است. یک پایه فلزی یا پلاستیکی ثابت و قابل‌دسترسی انتخاب کنید تا سرویس‌های آتی آسان باشد. در خودروهای آفرودی یا محیط‌های مرطوب، از جعبه‌فیوز و رله‌بلوک‌های ضدآب با درجه IP مناسب استفاده کنید. مسیر سیم‌ها را با لوله خرطومی و بست‌های ثابت مهار کنید تا در اثر لرزش، لبه‌های تیز یا برخورد با قطعات متحرک آسیب نبینند. تهویه مناسب اطراف رله‌ها دمای کنتاکت را کاهش می‌دهد و عمر آن‌ها را افزایش می‌دهد.
کلاف‌ها را با فاصله از هارنس‌های حساس ECU عبور دهید تا تداخل الکترومغناطیسی به حداقل برسد. برای چند رله کنار هم، فضای تنفسی کوچک میان آن‌ها در نظر بگیرید. اگر از رله‌های حالت‌جامد استفاده می‌کنید، جای‌گذاری هیت‌سینک و مسیر جریان هوا را برنامه‌ریزی کنید. حتماً روی درپوش جعبه‌فیوز، نقشه ساده‌ای از تخصیص فیوزها برای سرویس‌های بعدی تهیه کنید تا در جاده یا شرایط اضطراری، عیب‌یابی سریع‌تر انجام شود.
مراحل گام‌به‌گام نصب یک نمونه مدار عملی

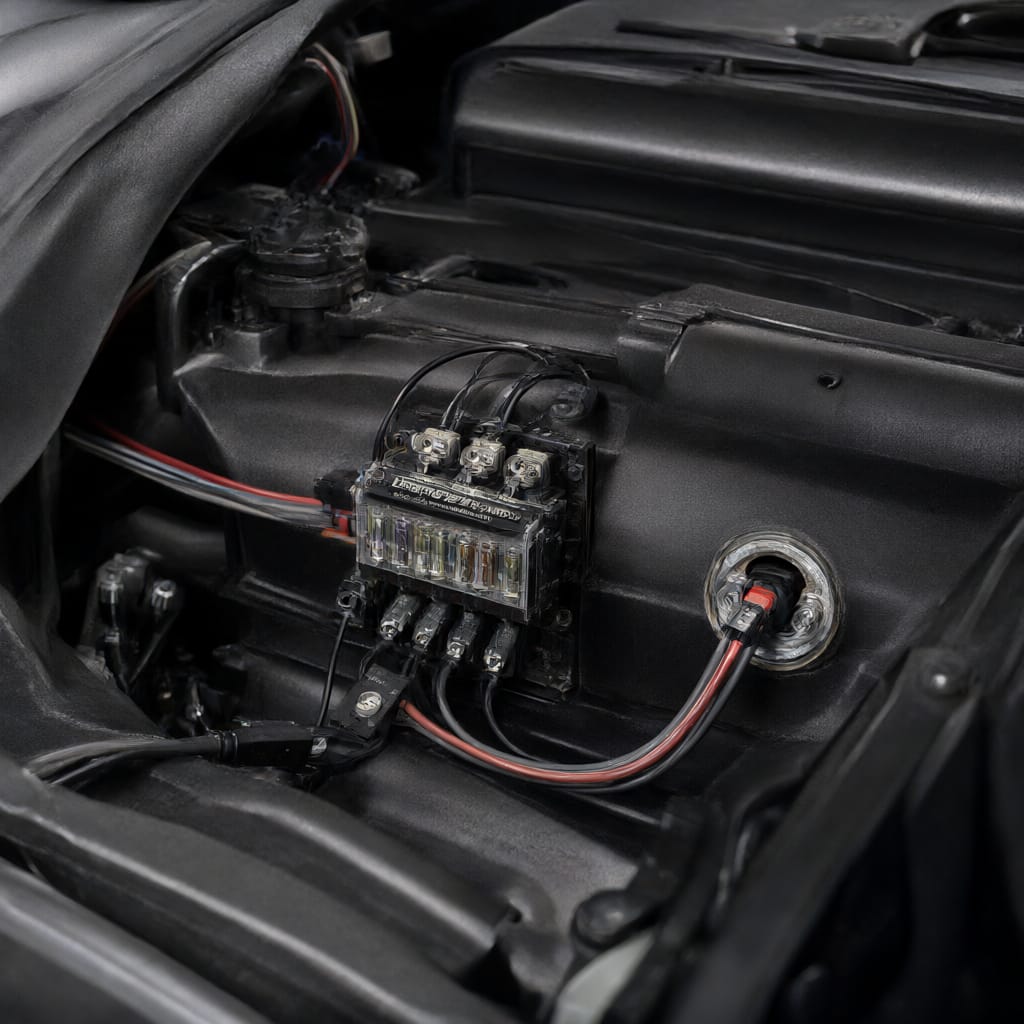

در این مثال، یک نورافزایشی ۱۲۰ وات را اضافه می‌کنیم. گام ۱: طراحی مدار شامل منبع باتری، فیوز ۱۵ آمپر نزدیک باتری، رله ۴۰ آمپر، کلید داخلی برای فرمان بوبین از ACC. گام ۲: انتخاب سیم ۲.۵ میلی‌متر مربع برای مسیر قدرت و ۱ میلی‌متر مربع برای بوبین. گام ۳: جانمایی رله و هولدر فیوز در نزدیکی باتری و مسیر خروجی به سمت سپر. گام ۴: اجرای اتصالات با کرمپ استاندارد، روکش حرارتی و لوله خرطومی. در تمام این فرایند، اصول نصب و سیم‌کشی رله و فیوز برای لوازم جانبی خودرو را رعایت می‌کنیم تا ایمنی و پایداری تضمین شود.
گام ۵: عبور سیم از فایروال با استفاده از بوش لاستیکی و مسیر امن دور از پدال‌ها و ستون فرمان. گام ۶: اتصال زمین تمیز و محکم نزدیک مصرف‌کننده. گام ۷: تست مرحله‌ای؛ ابتدا فقط بوبین رله را بررسی کنید، سپس مسیر قدرت را با فیوز نصب‌شده آزمایش کنید. گام ۸: کنترل نهایی با اندازه‌گیری افت ولتاژ بین باتری و ترمینال مصرف‌کننده زیر بار. اگر افت بیش از ۰.۵ ولت است، اتصالات، سطح مقطع و طول مسیر را بازبینی کنید. در نهایت، کلاف‌ها را ثابت، برچسب‌گذاری و مسیر را مستندسازی کنید.
سیم‌کشی کلاف اصلی، عبور از فایروال و آب‌بندی
برای کلاف اصلی، ابتدا طول‌ها را با تلرانس مناسب ببُرید و سر سیم‌ها را برای کرمپ تمیز و هم‌سطح آماده کنید. روکش حرارتی را قبل از کرمپ روی سیم قرار دهید تا فراموش نشود. پس از کرمپ صحیح، روکش را با هیتر جمع کنید تا آب‌بندی کامل شود. سیم‌های مسیر موتور را داخل لوله خرطومی مقاوم به حرارت قرار دهید و با بست‌های مقاوم به UV هر ۱۵ تا ۲۰ سانتی‌متر مهار کنید. در نقاط عبور، حتماً از گیره‌های ثابت یا بست‌های دوقلو استفاده کنید تا از حرکت سایشی جلوگیری شود.
برای عبور از فایروال، اگر سوراخ فابریک اشغال است، سوراخی با مته پله‌ای ایجاد و بوش لاستیکی مناسب نصب کنید. پس از عبور، فضای خالی را با سیلانت غیررسانا پر کنید تا مانع رطوبت، بو و صدا شود. اتصالات داخل کابین را دور از مسیر پای سرنشین و قطعات متحرک نصب کنید. برای جلوگیری از نویز رادیویی، سیم فرمان بوبین را از کابل‌های قدرت فاصله دهید. در پایان، مسیرها را برچسب‌گذاری و در نقشه ثبت کنید تا سرویس‌های بعدی ساده باشد.
تست، عیب‌یابی اولیه و اندازه‌گیری افت ولتاژ

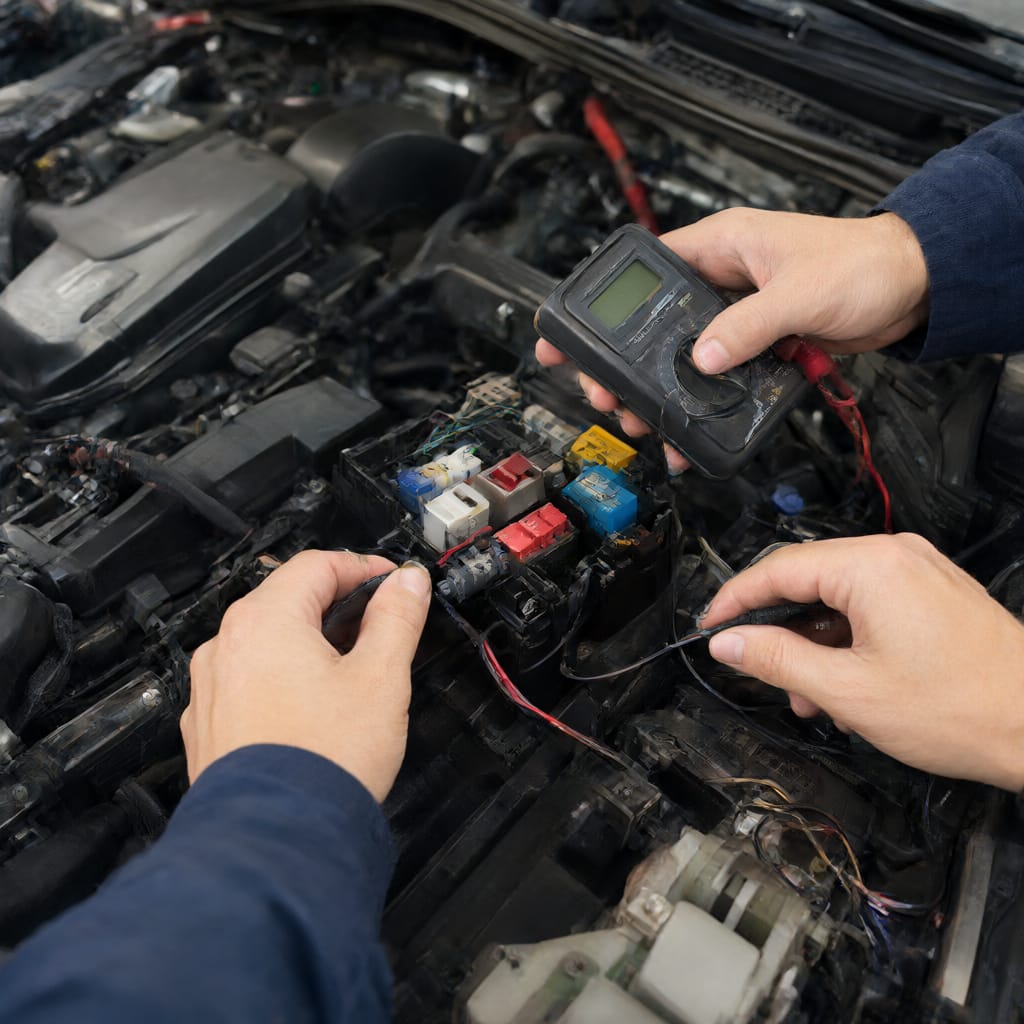

پس از اتمام نصب، ابتدا بدون اتصال بار اصلی، عملکرد بوبین رله را بررسی کنید: صدای کلیک، ولتاژ مناسب روی پایه‌های ۸۵/۸۶ و نبود گرمای غیرعادی. سپس بار را متصل و جریان را با مولتی‌متر کلمپی اندازه بگیرید. افت ولتاژ بین باتری و پایانه مصرف‌کننده را در حالت روشن اندازه بگیرید؛ مقادیر بالاتر از ۰.۵ ولت نشان‌دهنده مقاومت اضافی در مسیر است. برای جداسازی مشکل، هر بخش (فیوز، کنتاکت رله، کانکتورها، سیم) را جداگانه تحت بار اندازه‌گیری کنید.
در صورت روشن‌نشدن یا عملکرد ناپایدار، ابتدا فیوز و اتصال زمین را بررسی کنید، سپس جهت دیود هرزگرد و سلامت سیم فرمان ACC را ارزیابی کنید. اگر هنگام خاموش‌کردن بار چشمک یا نویز روی سیستم صوتی مشاهده شد، دیود هرزگرد یا خازن ضدنویز را نزدیک بار نصب کنید. با پیروی از همین رویکرد قدم‌به‌قدم، نصب و سیم‌کشی رله و فیوز برای لوازم جانبی خودرو با حداقل خطا و نهایت پایداری انجام خواهد شد.
جمع‌بندی
افزودن تجهیزات جانبی به خودرو زمانی ایمن و پایدار است که طراحی، قطعه‌گزینی و اجرا هماهنگ و بر پایه اصول باشد. در این مطلب دیدید چگونه انتخاب درست فیوز، جانمایی صحیح رله، محاسبه جریان و سطح مقطع سیم، و اجرای اتصالات با ابزار استاندارد، نتیجه‌ای حرفه‌ای رقم می‌زند. با ترسیم نقشه، کوتاه نگه‌داشتن مسیر قدرت، استفاده از ادافیوژ برای فرمان، و رعایت فاصله از نقاط داغ و لبه‌های تیز، هم از افت ولتاژ می‌کاهید و هم عمر قطعات را افزایش می‌دهید. تست نهایی با مولتی‌متر، اندازه‌گیری افت ولتاژ و بررسی گرمای اتصالات، کیفیت اجرا را تأیید می‌کند.
توصیه پایانی ما این است که همیشه برای هر مصرف‌کننده فیوز اختصاصی نزدیک باتری نصب کنید، رله مناسب با حاشیه ایمنی انتخاب کنید و از کانکتورها و روکش‌های مقاوم به دما و رطوبت بهره ببرید. اگر به مدارهای خودروهای جدید با شبکه CAN دست می‌زنید، تنها از سیگنال‌های معتبر برای تحریک بوبین استفاده کنید و هرگز وارد شاخه‌های داده نشوید. با رعایت این اصول، نصب و سیم‌کشی رله و فیوز برای لوازم جانبی خودرو نه‌تنها ساده‌تر، بلکه به‌مراتب مطمئن‌تر خواهد بود و در سفرهای طولانی یا شرایط سخت، بدون دردسر کار می‌کند.
سوالات متداول
چه فیوزی برای بارهای موتوری مانند کمپرسور یا پمپ مناسب‌تر است؟
بارهای موتوری در لحظه راه‌اندازی جریانی بالاتر از جریان نامی می‌کشند، بنابراین انتخاب فیوز باید این جهش لحظه‌ای را پوشش دهد. معمولاً یک پله ظرفیت بالاتر از ۱۲۵٪ جریان نامی یا استفاده از فیوزهایی با ویژگی تاخیر ملایم گزینه‌ای مطمئن است. برای مثال اگر کمپرسور شما در حالت پایدار ۱۵ آمپر می‌کشد، فیوز ۲۰ آمپر انتخاب مناسبی است. البته کیفیت اتصالات، طول مسیر و سطح مقطع سیم نیز بر عملکرد تأثیر می‌گذارد؛ افت ولتاژ زیاد می‌تواند راه‌اندازی را دشوار و فیوز را مستعد قطع بی‌مورد کند.
برای تحریک رله از ACC استفاده کنم یا IGN و چه تفاوتی دارند؟
هر دو سیگنال پس از چرخاندن سوییچ فعال می‌شوند اما رفتارشان متفاوت است. ACC معمولاً تجهیزات رفاهی و جانبی را تغذیه می‌کند و در لحظه استارت ممکن است قطع شود؛ درحالی‌که IGN برای مدارهای حیاتی موتور پایدار می‌ماند. اگر بار شما هنگام استارت باید خاموش شود (مثل برخی سیستم‌های صوتی)، ACC گزینه بهتری است. برای تجهیزاتی که نباید در حین استارت قطع شوند، تریگر IGN مناسب‌تر است. در هر دو حالت، فقط از سیگنال به‌عنوان فرمان بوبین استفاده کنید و بار اصلی را از باتری با فیوز مجزا تأمین نمایید.
آیا قلع‌کاری اتصالات نسبت به کرمپ مزیت دارد یا خیر؟
در برق خودرو کرمپ استاندارد با ابزار مناسب معمولاً بر قلع‌کاری ارجح است، زیرا اتصال مکانیکی یکنواخت ایجاد می‌کند و در برابر لرزش و تغییرات دما پایدارتر است. قلع‌کاری اگر به‌درستی انجام نشود می‌تواند باعث ایجاد نقطه سختی و شکست در گذار سیم شود. در مواقعی که دسترسی محدود است یا نوع کانکتور کرمپ استاندارد ندارد، قلع‌کاری قابل‌قبول است؛ اما حتماً پس از آن از روکش حرارتی چسب‌دار برای آب‌بندی و مهار مکانیکی با بست استفاده کنید. انجام تست کشش پس از هر اتصال، کیفیت کار را تضمین می‌کند.
بهترین محل نصب فیوز در مسیر تغذیه کجا است و چرا؟
فیوز باید تا حد امکان نزدیک قطب مثبت باتری نصب شود، معمولاً در فاصله ۱۵ تا ۲۰ سانتی‌متری. دلیل این کار کوتاه نگه‌داشتن بخش حفاظت‌نشده مسیر است تا در صورت ساییدگی، له‌شدن یا اتصال‌کوتاه، خطر آتش‌سوزی به حداقل برسد. قرار دادن فیوز در نزدیکی مصرف‌کننده، بخش عمده مسیر را بدون محافظ رها می‌کند و ایمن نیست. همچنین از هولدر فیوز ضدآب و با تماس الکتریکی مطمئن استفاده کنید و ظرفیت فیوز را بر اساس جریان محاسبه‌شده و ویژگی بار (پیوسته یا موتوری) انتخاب کنید.
چگونه افت ولتاژ مجاز را محاسبه و کنترل کنم؟
ابتدا افت ولتاژ مجاز را بر حسب درصد تعیین کنید؛ برای روشنایی معمولاً زیر ۳٪ و برای لوازم حساس حتی کمتر. سپس با توجه به جریان و طول مسیر رفت‌وبرگشت، سطح مقطع سیم را طوری انتخاب کنید که مقاومت کلی مسیر باعث عبور ولتاژ کافی به مصرف‌کننده شود. پس از نصب، با مولتی‌متر زیر بار واقعی اختلاف پتانسیل بین باتری و پایانه مصرف‌کننده را اندازه‌گیری کنید. اگر از ۰.۵ ولت فراتر رفت، کیفیت اتصالات، مسیر زمین، طول سیم و انتخاب رله/فیوز را بازبینی و در صورت نیاز مقطع سیم را افزایش دهید.
آیا می‌توانم چند مصرف‌کننده را با یک رله و فیوز مشترک راه‌اندازی کنم؟
از نظر اصولی بهتر است هر مصرف‌کننده پرمصرف فیوز اختصاصی داشته باشد تا خطا موضعی بماند. استفاده از یک رله برای چند بار ممکن است مجاز باشد به شرط آن‌که جمع جریان‌ها از ظرفیت کنتاکت با حاشیه کافی کمتر باشد و مسیرها به‌خوبی توزیع شوند. بااین‌حال در عمل، رله‌های مجزا مدیریت گرما و عیب‌یابی را ساده‌تر می‌کنند. اگر مجبور به اشتراک‌گذاری هستید، برای هر شاخه پس از رله، فیوز مجزا قرار دهید و از رله‌بلوک‌های چندکاناله با شینه تغذیه پایدار و کانکتور قفل‌دار بهره ببرید.
چگونه از آسیب به سیستم‌های CAN-Bus هنگام افزودن لوازم جانبی جلوگیری کنم؟
هرگز به سیم‌های شبکه CAN به‌عنوان منبع فرمان یا تغذیه متصل نشوید. سیگنال‌های CAN داده‌های با حساسیت بالا را منتقل می‌کنند و بار القایی رله یا نویز سوئیچینگ می‌تواند موجب خطا یا چراغ چک شود. به‌جای آن از ادافیوژ برای دریافت ACC/IGN در جعبه‌فیوز، یا از خروجی‌های کمکی طراحی‌شده روی برخی خودروها استفاده کنید. حتماً دیود هرزگرد را روی بوبین رله قرار دهید تا پیک‌های القایی به شبکه برنگردد. مسیر سیم‌های قدرت را از دسته‌سیم ECU و خطوط ارتباطی فاصله دهید تا تداخل الکترومغناطیسی کاهش یابد.
